| 제 원 | |

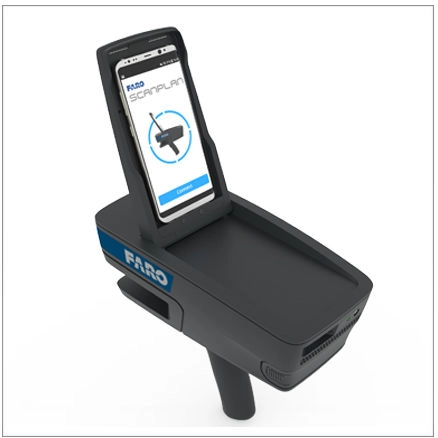

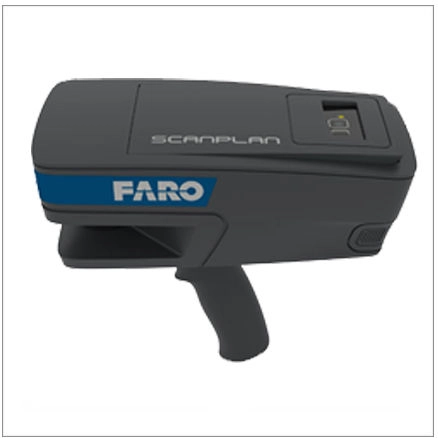

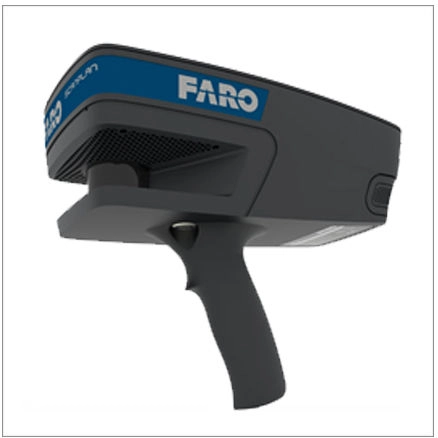

| 제 품 명 | 2D 스캐너 |
| 모 델 명 | ScanPlan™ |
| 제품 사양 | |
| 배터리 포함 무게 | 1.5kg (스마트폰 제외) |
열었을 때의 크기 | (L)255 mm x (H)375 mm x (W)130 mm |
| 닫았을 때의 크기 | (L)255 mm x (H)215 mm x (W)130 mm |
| 전원 공급 전압 - 외부 | 19 V |
전원 공급 전압 - 내부 | 14.4 V(배터리) |
| 소비전력 | 35W (충전 65W) |
| 배터리 사용 시간 | 2시간 |
| 작동 온도 (주변) | -10°C ~ +50°C |
| 보관 온도 (주변) | -20°C ~ +60°C |
| 마운트 | 핸들 또는 3/8” 스레드형 |
| 습도 | 비응축 |
| 유지 보수/보정 | 불필요 |
| 인터페이스 | 1 x USB, WLAN |
데이터 관리 및 처리 | |
| 장비 작동 | 트폰 GUI의 USB를 통해 |
데이터 저장소 | 내부 SSD |
| 데이터 저장소 용량 | 삼성 갤럭시 S7 이상, iPhone 7 이상USB 3.0100 GB |
내보내기 | |
| ScanPlan 데이터 | 플래시 드라이브/외부 매체 |
| FARO Zone | PDF, PNG, JPEG, TIFF, DWG, DXF |
시스템기능 | |
| 범위 | |
| 반사율 90% (화이트) | 0-20m |
반사율 10% (다크그레이) | 0-8m |
통합센서 | |
| 2D 레이저 스캐너 | 예 |
| 관성 측정 장치 | 예 |
| 센서 정보 | |
| 레이저 등급 | 1 |
| 파장 길이 | 905nm |
| 프레임 속도/ 스캐너 회선 속도 | 40 Hz |
| 최대 광도 | 15,000 lx |
| 측정 거리 정확도 | |
| 측정 거리 ≤ 3m | ± 3cm |
| 측정 거리 > 3m | < 1.5 % |
| 초당 | |
| 데이터 수집 속도 | 28,800 포인트 / 초 |
| 굴절 단위 | |
| 관측 시야 (가로) | 230° |
| 스텝 크기 (가로) | 0.25° |
